DIP--Digital Image Processing

主講教師：高新波教授

西安電子科技大學 -- 電子工程學院

You are the -th Visitors

　

　

數字圖像處理課程主頁導航：

1.課程通知	2. 教材與參考書	3. 教學內容及大綱	4. 電子講義文檔
5. 實驗作業	6. 傅里葉變換及其質性	7. 圖像增強實驗	8. 其它

1、課程通知：

課程結束通知：《數字圖像處理》課程的全部內容已于2007年11月18日全部結束，剩下的時間希望大家好好復習，通讀教材做到融會貫通。考試時間定于：2007年12月22日（具體安排相見研究生院網站）。
復習重點：圖像變換中Fourier變換的性質；圖象增強中線性拉伸、直方圖均衡、規格化，以及圖像平滑、銳化以及邊緣提取的相關掩模的性質；圖像恢復與重建中的逆濾波等內容、圖像編碼中的 Huffman編碼和算術編碼；圖像分割中基于直方圖的閾值化、Hough變換等；目標表達于描述中的四叉樹分解、8鏈碼、歸一化鏈碼、差分碼、形狀數等。
答疑時間：2007年12月9日上午10：00-11：30，西大樓220教室。
作業通知：希望大家完成有關第7部分“圖像增強實驗”的作業，通過編程實驗加深對圖像直接灰度變換、直方圖均衡、銳化、平滑等內容的了解，撰寫實驗報告，編程語言不限，推薦用Matlab或C語言。
作業通知：希望大家完成有關第6部分“傅里葉變換及其性質”的作業，通過編程實驗加深對傅里葉變換及其性質的了解，撰寫實驗報告，編程語言不限，推薦用Matlab或C語言。

2、教材與參考書：

章毓晉編著，圖像工程（上冊）——圖象處理和分析，清華大學出版社，1999。
Castleman K.R. Digital Image Processing, Prentice-Hall, 1996.
Tekalp A.M. Digital Video Processing, Prentice-Hall, 1995.
Gonzalez R.C, Woods R.E. DIgital Image Processing, 3rd. ed., Addison-Wseley, 1992.
Rosenfeld R, Kak A.C. Digital Picture Processing, 2nd. ed., Academic Press, 1982.

3、教學內容與大綱：

一. 該課程的地位、基本要求、與其他課程的聯系和分工
	數字圖像處理是模式識別、計算機視覺、圖像通訊、多媒體技術等學科的基礎，是一門涉及多領域的交叉學科。通過對本課程的學習，要求較深入地理解數字圖像處理的基本概念、基礎理論以及解決問題的基本思想方法，掌握基本的處理技術，了解與各個處理技術相關的應用領域。
二. 課程內容和學時分配
	第一部分，圖像和視覺的基本概念，12學時。概論（圖像處理的發展歷史、現狀，圖像處理系統的基本組成和作用），2學時；圖像和視覺基礎（亮度視覺與顏色視覺的基本概念與模型，成像系統的基本模型及圖像的采樣量化，與圖像像素相關的基本概念與基本運算），6學時；基本圖像變換（二維傅立葉變換及其基本性質，Hotelling變換以及其他的二維正交變換），4學時。第二部分，基本的處理技術，18學時。圖像增強（圖像的空域增強技術，頻域增強技術，偽彩色增強技術），6學時；圖像恢復和重建（圖像退化的基本模型及圖像恢復的基本思路，圖像恢復的基本技術，由投影重建圖像），6學時；圖像編碼（基本概念與理論，傳統的圖像編碼技術，圖像編碼新技術簡介），6學時。第三部分，圖像分析初步，16學時。其中選學內容6學時。圖像分割（基于邊緣的分割，基于區域的分割，圖像分割技術評價（選學內容）），6學時；圖像目標的表達和描述（圖像目標特征的提取與表達，圖像目標特征的描述），6學時；圖像處理的數學形態學方法（選學內容），4學時。
三. 作業或實驗要求
	作業主要側重于對基本概念、基本處理技術的理解、掌握。上機實驗為18學時：在計算機上完成1至2道綜合圖像處理實驗習題。目的是為了增強對數字圖像處理的感性認識，掌握圖像處理技術的基本實現步驟。
四. 考核方式
	筆試與上機實驗相結合

4、電子講義文檔：

北京大學封舉富教授的講義：下載pdf

5、實驗題作業：

上機實驗練習材料：Matlab編程
數字圖像處理作業題：下載pdf

6、圖像2D傅里葉變換及其性質：

首先構造一幅黑白二值圖像，在128×128的黑色背景中心產生一個4×4的白色方塊，如下圖1所示。

（1）了解傅里葉變換為可分離核變換的性質，利用1DFFT子程序實現2D傅里葉變換；

（2）把低頻分量移到圖象中心，而把高頻分量移到四個角上；（方法有兩種：其一，在FT以前對測試圖象逐點

加權(-1)^(i+j);其二，利用FFTSHIFT函數）

（3）利用圖象增強中動態范圍壓縮的方法增強2DFT；（Y＝C*log（1＋abs（X))）

（4）研究傅里葉變換幅度的平移不變性；

（5）研究傅里葉變換幅度的旋轉性質；

（6）研究傅里葉變換的尺度變換性質。

實驗結果參考圖象：

圖1 測試圖象1 圖2 圖1的2DFT 圖3 中心化后的2DFT 圖4 增強后的2DFT

圖5 測試圖象2 圖6 圖5的2DFT 圖7 圖1旋轉30度圖8 圖7的2DFT

圖9 測試圖象3 圖10 圖9的2DFT 圖11 測試圖象4 圖12 圖11的2DFT

7、圖像增強實驗：

給定一幅如下的圖象（Matlab提供‘pout.tif’）,作如下增強處理操作：

（1）用直接灰度變換方法進行對比度增強，設計分段線性變換函數，做增強處理；

（2）統計原圖的灰度直方圖，并利用直方圖均衡方法進行圖象增強；

（3）利用Matlab函數IMNOISE（），在原圖上分別疊加高斯噪聲和椒鹽噪聲，對比線性平滑濾波器

和非線性平滑濾波器（中值濾波）的性能；

（4）利用線性銳化器和非線性銳化濾波器增強原圖象的邊緣信息；

（5）設計偽彩映射表對原圖像進行偽彩顯示。

對上述實驗內容，自己創造性地設計實驗，得出有意義的結論。

參考圖像：

圖1 原始圖像圖2 直方圖增強后的圖像

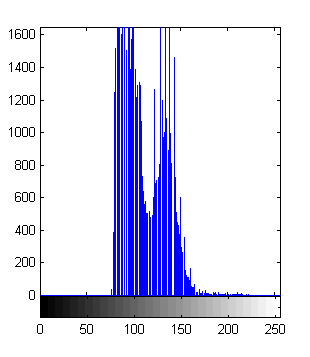

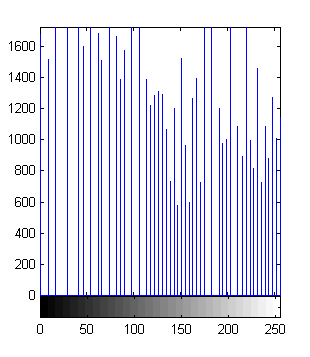

圖3 原圖直方圖圖4 直方圖均衡后的圖像直方圖

圖5 疊加高斯噪聲圖圖6 疊加椒鹽噪聲圖
